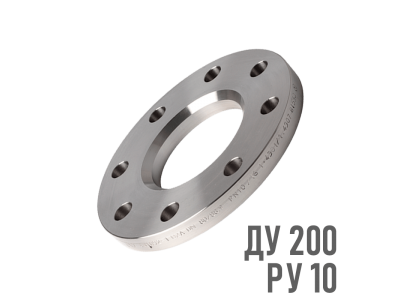

Фланец плоский нержавеющий AISI 304 Ру 10 Ду 200 (219)

4167.6 грн.


  • Болт / шпилька для монтажа - М20
  • Внутренний диаметр - 221.8 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 8
  • Материал фланца - нержавейка AISI 304 (08Х18Н10)
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 340 мм
  • Номинальное давление Ру/PN - 10 кгс/см кв.
  • Стандарт - DIN 2576
  • Тип изделия - фланец
  • Тип фланца - плоский
  • Толщина фланца (без зеркала) - 24 мм


Фланец плоский стальной Ру 10 Ду 200 (219)

969.6 грн.


  • Болт / шпилька для монтажа - М20
  • Внутренний диаметр - 222 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 8
  • Материал фланца - сталь 3сп
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 335 мм
  • Номинальное давление Ру/PN - 10 кгс/см кв.
  • Стандарт - ГОСТ 12820
  • Тип изделия - фланец
  • Тип фланца - плоский
  • Толщина фланца (без зеркала) - 21 мм


Фланец плоский нержавеющий AISI 304 Ру 16 Ду 200 (219)

4709.5 грн.


  • Болт / шпилька для монтажа - М20
  • Внутренний диаметр - 221.5 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 12
  • Материал фланца - нержавейка AISI 304 (08Х18Н10)
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 340 мм
  • Номинальное давление Ру/PN - 16 кгс/см кв.
  • Стандарт - DIN 2577
  • Тип изделия - фланец
  • Тип фланца - плоский
  • Толщина фланца (без зеркала) - 26 мм


Фланец воротниковый стальной Ру 6 Ду 200 (219)

1530.9 грн.


  • Болт / шпилька для монтажа - М16
  • Внутренний диаметр - 202 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 18 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 8
  • Материал фланца - сталь 3сп
  • Межцентровое расстояние - 280 мм
  • Наружный диаметр фланца - 315 мм
  • Номинальное давление Ру/PN - 6 кгс/см кв.
  • Стандарт - ГОСТ 12821
  • Тип изделия - фланец
  • Тип фланца - воротниковый
  • Толщина фланца (без зеркала) - 17 мм


Фланец плоский нержавеющий AISI 304 Ру 6 Ду 200 (219)

3402.0 грн.


  • Болт / шпилька для монтажа - М16
  • Внутренний диаметр - 222 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 18 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 8
  • Материал фланца - нержавейка AISI 304 (08Х18Н10)
  • Межцентровое расстояние - 280 мм
  • Наружный диаметр фланца - 315 мм
  • Номинальное давление Ру/PN - 6 кгс/см кв.
  • Стандарт - ГОСТ 12820
  • Тип изделия - фланец
  • Тип фланца - плоский
  • Толщина фланца (без зеркала) - 19 мм


Фланец воротниковый стальной Ру 16 Ду 200 (219)

1926.4 грн.


  • Болт / шпилька для монтажа - М20
  • Внутренний диаметр - 202 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 12
  • Материал фланца - сталь 3сп
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 335 мм
  • Номинальное давление Ру/PN - 16 кгс/см кв.
  • Стандарт - ГОСТ 12821
  • Тип изделия - фланец
  • Тип фланца - воротниковый
  • Толщина фланца (без зеркала) - 21 мм


Фланец воротниковый стальной Ру 25 Ду 200 (219)

2891.7 грн.


  • Болт / шпилька для монтажа - М24
  • Внутренний диаметр - 202 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 26 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 12
  • Материал фланца - сталь 3сп
  • Межцентровое расстояние - 310 мм
  • Наружный диаметр фланца - 360 мм
  • Номинальное давление Ру/PN - 25 кгс/см кв.
  • Стандарт - ГОСТ 12821
  • Тип изделия - фланец
  • Тип фланца - воротниковый
  • Толщина фланца (без зеркала) - 27 мм


Фланец воротниковый стальной Ру 10 Ду 200 (219)

1701.0 грн.


  • Болт / шпилька для монтажа - М20
  • Внутренний диаметр - 202 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 8
  • Материал фланца - сталь 3сп
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 335 мм
  • Номинальное давление Ру/PN - 10 кгс/см кв.
  • Стандарт - ГОСТ 12821
  • Тип изделия - фланец
  • Тип фланца - воротниковый
  • Толщина фланца (без зеркала) - 19 мм


Фланец воротниковый стальной Ру 160 Ду 200 (219)

14458.5 грн.


  • Болт / шпилька для монтажа - М36
  • Внутренний диаметр - 190 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 39 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 12
  • Материал фланца - сталь 3сп
  • Межцентровое расстояние - 360 мм
  • Наружный диаметр фланца - 430 мм
  • Номинальное давление Ру/PN - 160 кгс/см кв.
  • Стандарт - ГОСТ 12821
  • Тип изделия - фланец
  • Тип фланца - воротниковый
  • Толщина фланца (без зеркала) - 57 мм


Фланец глухой стальной Ру 16 Ду 200

1646.0 грн.


  • Болт / шпилька для монтажа - М20
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Количество отверстий - 12
  • Материал фланца - сталь 3сп
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 340 мм
  • Номинальное давление Ру/PN - 16 кгс/см кв.
  • Стандарт - ГОСТ 12836
  • Тип изделия - фланец
  • Тип фланца - глухой
  • Толщина глухого фланца - 20 мм


Фланец плоский стальной Ру 16 Ду 200 (219)

1179.3 грн.


  • Болт / шпилька для монтажа - М20
  • Внутренний диаметр - 222 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 12
  • Материал фланца - сталь 3сп
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 335 мм
  • Номинальное давление Ру/PN - 16 кгс/см кв.
  • Стандарт - ГОСТ 12820
  • Тип изделия - фланец
  • Тип фланца - плоский
  • Толщина фланца (без зеркала) - 27 мм


Фланец плоский нержавеющий AISI 321 Ру 16 Ду 200 (219)

4762.8 грн.


  • Болт / шпилька для монтажа - М20
  • Внутренний диаметр - 222 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 12
  • Материал фланца - нержавейка AISI 321 (08Х18Н10Т)
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 335 мм
  • Номинальное давление Ру/PN - 16 кгс/см кв.
  • Стандарт - ГОСТ 12820
  • Тип изделия - фланец
  • Тип фланца - плоский
  • Толщина фланца (без зеркала) - 27 мм


Фланец глухой нержавеющий AISI 304 Ру 10 Ду 200

6578.5 грн.


  • Болт / шпилька для монтажа - М20
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Количество отверстий - 8
  • Материал фланца - нержавейка AISI 304 (08Х18Н10)
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 340 мм
  • Номинальное давление Ру/PN - 10 кгс/см кв.
  • Стандарт - DIN 2526
  • Тип изделия - фланец
  • Тип фланца - глухой
  • Толщина глухого фланца - 16 мм


Фланец воротниковый нержавеющий AISI 304 Ру 16 Ду 200 (219)

5666.3 грн.


  • Болт / шпилька для монтажа - М20
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 12
  • Материал фланца - нержавейка AISI 304 (08Х18Н10)
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 340 мм
  • Номинальное давление Ру/PN - 16 кгс/см кв.
  • Стандарт - DIN 2633
  • Тип изделия - фланец
  • Тип фланца - воротниковый
  • Толщина фланца (без зеркала) - 24 мм


Фланец глухой стальной Ру 10 Ду 200

1871.1 грн.


  • Болт / шпилька для монтажа - М20
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Количество отверстий - 8
  • Материал фланца - сталь 3сп
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 340 мм
  • Номинальное давление Ру/PN - 10 кгс/см кв.
  • Стандарт - ГОСТ 12836
  • Тип изделия - фланец
  • Тип фланца - глухой
  • Толщина глухого фланца - 16 мм


Фланец глухой нержавеющий AISI 304 Ру 16 Ду 200

5103.0 грн.


  • Болт / шпилька для монтажа - М20
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Количество отверстий - 12
  • Материал фланца - нержавейка AISI 304 (08Х18Н10)
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 340 мм
  • Номинальное давление Ру/PN - 16 кгс/см кв.
  • Стандарт - ГОСТ 12836
  • Тип изделия - фланец
  • Тип фланца - глухой
  • Толщина глухого фланца - 20 мм


Фланец плоский стальной Ру 25 Ду 200 (219)

1357.2 грн.


  • Болт / шпилька для монтажа - М24
  • Внутренний диаметр - 222 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 26 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 12
  • Материал фланца - сталь 3сп
  • Межцентровое расстояние - 310 мм
  • Наружный диаметр фланца - 360 мм
  • Номинальное давление Ру/PN - 25 кгс/см кв.
  • Стандарт - ГОСТ 12820
  • Тип изделия - фланец
  • Тип фланца - плоский
  • Толщина фланца (без зеркала) - 29 мм


Фланец воротниковый стальной Ру 40 Ду 200 (219)

3997.4 грн.


  • Болт / шпилька для монтажа - М27
  • Внутренний диаметр - 200 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 30 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 12
  • Материал фланца - сталь 3сп
  • Межцентровое расстояние - 320 мм
  • Наружный диаметр фланца - 375 мм
  • Номинальное давление Ру/PN - 40 кгс/см кв.
  • Стандарт - ГОСТ 12821
  • Тип изделия - фланец
  • Тип фланца - воротниковый
  • Толщина фланца (без зеркала) - 35 мм


Фланец плоский нержавеющий AISI 316 Ру 16 Ду 200 (219)

4762.8 грн.


  • Болт / шпилька для монтажа - М20
  • Внутренний диаметр - 222 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 22 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 12
  • Материал фланца - нержавейка AISI 316 (08Х17Н13М2)
  • Межцентровое расстояние - 295 мм
  • Наружный диаметр фланца - 335 мм
  • Номинальное давление Ру/PN - 16 кгс/см кв.
  • Стандарт - ГОСТ 12820
  • Тип изделия - фланец
  • Тип фланца - плоский
  • Толщина фланца (без зеркала) - 27 мм


Фланец плоский стальной Ру 6 Ду 200 (219)

831.6 грн.


  • Болт / шпилька для монтажа - М16
  • Внутренний диаметр - 222 мм
  • Диаметр - 200 мм
  • Диаметр отверстия под крепежный болт - 18 мм
  • Для трубы наружного диаметра - 219 мм
  • Количество отверстий - 8
  • Материал фланца - сталь 3сп
  • Межцентровое расстояние - 280 мм
  • Наружный диаметр фланца - 315 мм
  • Номинальное давление Ру/PN - 6 кгс/см кв.
  • Стандарт - ГОСТ 12820
  • Тип изделия - фланец
  • Тип фланца - плоский
  • Толщина фланца (без зеркала) - 19 мм


Наименование товара Доступность Цена Действие
Фланец плоский нержавеющий AISI 304 Ру 10 Ду 200 (219) Фланец плоский нержавеющий AISI 304 Ру 10 Ду 200 (219)
Уточняйте
4167.6 грн.
Фланец плоский стальной Ру 10 Ду 200 (219) Фланец плоский стальной Ру 10 Ду 200 (219)
Уточняйте
969.6 грн.
Фланец плоский нержавеющий AISI 304 Ру 16 Ду 200 (219) Фланец плоский нержавеющий AISI 304 Ру 16 Ду 200 (219)
Уточняйте
4709.5 грн.
Фланец воротниковый стальной Ру 6 Ду 200 (219) Фланец воротниковый стальной Ру 6 Ду 200 (219)
Уточняйте
1530.9 грн.
Фланец плоский нержавеющий AISI 304 Ру 6 Ду 200 (219) Фланец плоский нержавеющий AISI 304 Ру 6 Ду 200 (219)
Уточняйте
3402.0 грн.
Фланец воротниковый стальной Ру 16 Ду 200 (219) Фланец воротниковый стальной Ру 16 Ду 200 (219)
Уточняйте
1926.4 грн.
Фланец воротниковый стальной Ру 25 Ду 200 (219) Фланец воротниковый стальной Ру 25 Ду 200 (219)
Уточняйте
2891.7 грн.
Фланец воротниковый стальной Ру 10 Ду 200 (219) Фланец воротниковый стальной Ру 10 Ду 200 (219)
Уточняйте
1701.0 грн.
Фланец воротниковый стальной Ру 160 Ду 200 (219) Фланец воротниковый стальной Ру 160 Ду 200 (219)
Уточняйте
14458.5 грн.
Фланец глухой стальной Ру 16 Ду 200 Фланец глухой стальной Ру 16 Ду 200
Уточняйте
1646.0 грн.
Фланец плоский стальной Ру 16 Ду 200 (219) Фланец плоский стальной Ру 16 Ду 200 (219)
Уточняйте
1179.3 грн.
Фланец плоский нержавеющий AISI 321 Ру 16 Ду 200 (219) Фланец плоский нержавеющий AISI 321 Ру 16 Ду 200 (219)
Уточняйте
4762.8 грн.
Фланец глухой нержавеющий AISI 304 Ру 10 Ду 200 Фланец глухой нержавеющий AISI 304 Ру 10 Ду 200
Уточняйте
6578.5 грн.
Фланец воротниковый нержавеющий AISI 304 Ру 16 Ду 200 (219) Фланец воротниковый нержавеющий AISI 304 Ру 16 Ду 200 (219)
Уточняйте
5666.3 грн.
Фланец глухой стальной Ру 10 Ду 200 Фланец глухой стальной Ру 10 Ду 200
Уточняйте
1871.1 грн.
Фланец глухой нержавеющий AISI 304 Ру 16 Ду 200 Фланец глухой нержавеющий AISI 304 Ру 16 Ду 200
Уточняйте
5103.0 грн.
Фланец плоский стальной Ру 25 Ду 200 (219) Фланец плоский стальной Ру 25 Ду 200 (219)
Уточняйте
1357.2 грн.
Фланец воротниковый стальной Ру 40 Ду 200 (219) Фланец воротниковый стальной Ру 40 Ду 200 (219)
Уточняйте
3997.4 грн.
Фланец плоский нержавеющий AISI 316 Ру 16 Ду 200 (219) Фланец плоский нержавеющий AISI 316 Ру 16 Ду 200 (219)
Уточняйте
4762.8 грн.
Фланец плоский стальной Ру 6 Ду 200 (219) Фланец плоский стальной Ру 6 Ду 200 (219)
Уточняйте
831.6 грн.
Показано с 1 по 20 из 22 (всего 2 страниц)


Для создания разборных соединений трубопровода используются фланец. Основным видом соединения шиберных и чугунных задвижек так же является фланцевое. Многофункциональность, простота монтажа и быстрая замена деталей при необходимости позволила получить такую популярность. К стальным трубам фланец приваривается, а для соединения полиэтиленовой трубы используется буртовая втулка. Материалом корпуса является углеродистая или нержавеющая сталь обработанная методом фрезеровки и дальнейшей зачистки.

Размеры и вес фланцев ДУ 200

Плоские приварные
ГОСТ 12820-80

PN,

РУ

D D1 D2 db b dxn

к-во.

отв.

Вес,

кг

06 315 280 235 222 19 18 8 5,9
10 335 295 240 222 21 21 8 8,1
 16 335 295 240 222 27 22 12 10,1
 25 360 310 245 222 29 26 12 13,3



Воротниковые
ГОСТ 12821-80

PN,

РУ

D D1 dxn Dn D2 b h

к-во.

отв.

Вес,

кг

10 335 295 22 222 202 19 58 8 11,4
16 335 295 22 222 202 21 58 12 11,8
25 360310 26 245 202 27 75 12 17,5
40 375 320 30 250 200 35 85 12 24,5
63 405 345 33 264 198 41 110 12 36,6
100 430 360 39 276 190 51 140 12 54,3



Заглушки
ГОСТ 12836-67

PN,

РУ

D D1 D2 b d2 d

к-во.

отв.

Вес,

кг

10 335 295 268 16 196 23 8 9,1
16 335 295 268 20 196 23 12 11,5
25 360 310 278 26 196 27 12 17,5
40 375 320 280 38 196 30 12 28,3
