| Характеристики |
| Болт / шпилька для монтажу |
М12 |
| Внутрішній діаметр |
12 мм |
| Діаметр |
15 мм |
| Діаметр отвору під болт кріплення |
14 мм |
| Для труби зовнішнього діаметра |
21.3 мм |
| Зовнішній діаметр фланця |
105 мм |
| Кількість отворів |
4 |
| Міжцентрова відстань |
75 мм |
| Матеріал фланця |
сталь 3сп |
| Номінальний тиск Ру/PN |
63 кгс/см кв. |
| Стандарт |
ГОСТ 12821 |
| Тип виробу |
фланец |
| Тип фланця |
комірний |
| Товщина фланця (без дзеркала) |
16 мм |

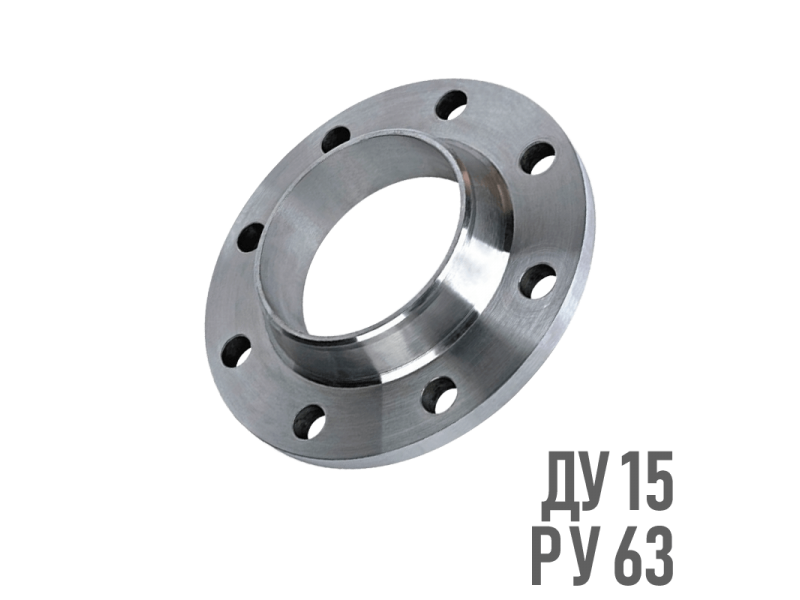

Фланець комірний діаметром 15 мм, PN 63 кгс/см кв. Стандартом для виробництва є ГОСТ 12821. Прохідний діаметр має важливу роль при транспортуванні робочого середовища і на цьому фланці воно становить 12 мм. Підходить для сталевої труби із верхнім діаметром 21.3 мм. Проліт між отворами для шпильок: 75 мм. Для монтажу знадобиться 4 комплекти шпильок номінальним діаметром М12.
