| Характеристики |
| Болт / шпилька для монтажа |
М12 |
| Внутренний диаметр |
12 мм |
| Диаметр |
15 мм |
| Диаметр отверстия под крепежный болт |
14 мм |
| Для трубы наружного диаметра |
21.3 мм |
| Количество отверстий |
4 |
| Материал фланца |
сталь 3сп |
| Межцентровое расстояние |
75 мм |
| Наружный диаметр фланца |
105 мм |
| Номинальное давление Ру/PN |
160 кгс/см кв. |
| Стандарт |
ГОСТ 12821 |
| Тип изделия |
фланец |
| Тип фланца |
воротниковый |
| Толщина фланца (без зеркала) |
18 мм |

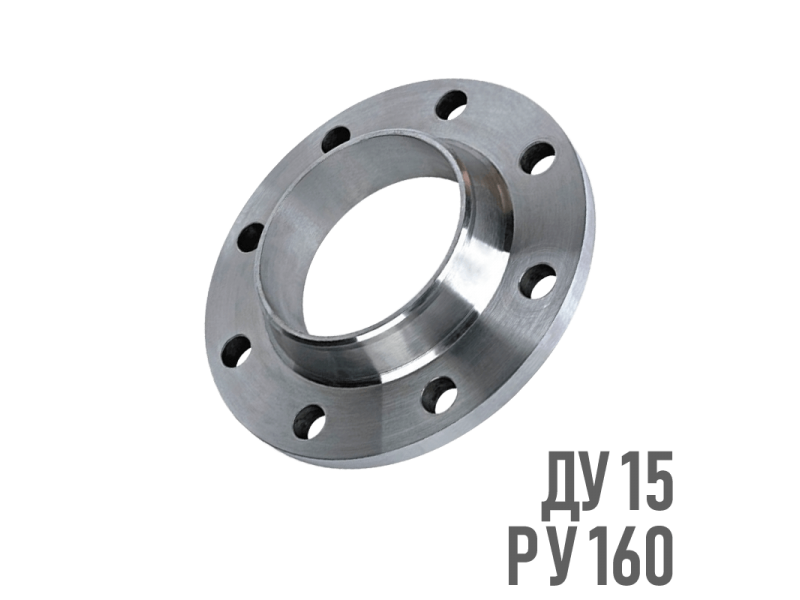

Фланец воротниковый DN 15 мм, номинальное давление составляет 160 кгс/см кв.. Нормативом для производства служит ГОСТ 12821. Внутреннее отверстие имеет ключевую роль при течении рабочей среды и на этом фланце оно составляет 12 мм. Подходит для стальной трубы с верхним диаметром 21.3 мм. Межцентровое расстояние: 75 мм. Для монтажа понадобится 4 комплектов шпилек диаметром М12.
