| Характеристики |
| Болт / шпилька для монтажа |
М48 |
| Внутренний диаметр |
376 мм |
| Диаметр |
400 мм |
| Диаметр отверстия под крепежный болт |
52 мм |
| Для трубы наружного диаметра |
426 мм |
| Количество отверстий |
16 |
| Материал фланца |
сталь 3сп |
| Межцентровое расстояние |
620 мм |
| Наружный диаметр фланца |
715 мм |
| Номинальное давление Ру/PN |
100 кгс/см кв. |
| Стандарт |
ГОСТ 12821 |
| Тип изделия |
фланец |
| Тип фланца |
воротниковый |
| Толщина фланца (без зеркала) |
76 мм |

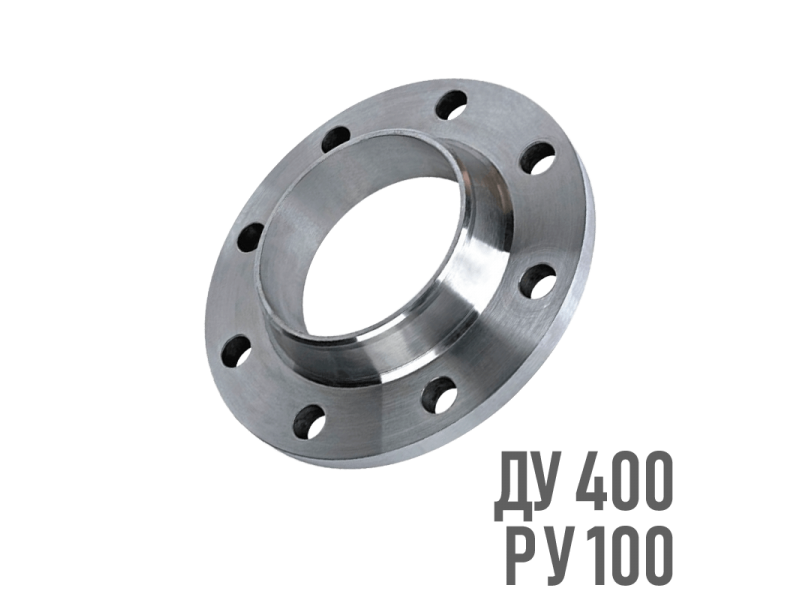

Фланец воротниковый DN 400 мм, PN 100 кгс/см кв.. Нормативом для производства служит ГОСТ 12821. Внутреннее отверстие имеет важную роль при транспортировке рабочей среды и на этом фланце оно составляет 376 мм. Подходит для стальной трубы с верхним диаметром 426 мм. Пролет между отверстиями для шпилек: 620 мм. Для установки понадобится 16 комплектов шпилек диаметром резьбы М48.
