| Характеристики |
| Болт / шпилька для монтажа |
М16 |
| Внутренний диаметр |
43.5 мм |
| Диаметр |
32 мм |
| Диаметр отверстия под крепежный болт |
18 мм |
| Для трубы наружного диаметра |
42.4 мм |
| Количество отверстий |
4 |
| Материал фланца |
нержавейка AISI 304 (08Х18Н10) |
| Межцентровое расстояние |
100 мм |
| Наружный диаметр фланца |
140 мм |
| Номинальное давление Ру/PN |
16 кгс/см кв. |
| Стандарт |
DIN 2577 |
| Тип изделия |
фланец |
| Тип фланца |
плоский |
| Толщина фланца (без зеркала) |
18 мм |

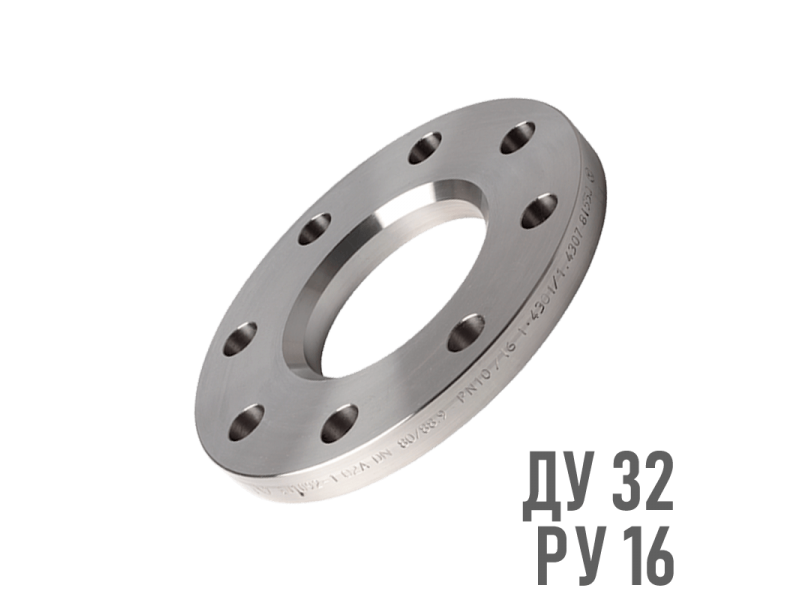

Фланец плоский с условным диаметром 32 мм, Ру 16 кгс/см кв.. Регулятором для производства служит DIN 2577. Проходное отверстие имеет большую роль при транспортировке рабочей среды и на этом фланце оно составляет 43.5 мм. Подходит для металлической трубы с внешним диаметром 42.4 мм, так же можно использовать в ПЭ трубах в паре с втулкой под фланец. Промежуток между отверстиями для шпилек: 100 мм. Для соединения понадобится 4 комплектов болтов диаметром резьбы М16.
