| Характеристики |
| Болт / шпилька для монтажа |
М12 |
| Внутренний диаметр |
22 мм |
| Диаметр |
15 мм |
| Диаметр отверстия под крепежный болт |
14 мм |
| Для трубы наружного диаметра |
21.3 мм |
| Количество отверстий |
4 |
| Материал фланца |
нержавейка AISI 304 (08Х18Н10) |
| Межцентровое расстояние |
65 мм |
| Наружный диаметр фланца |
95 мм |
| Номинальное давление Ру/PN |
10 кгс/см кв. |
| Стандарт |
DIN 2576 |
| Тип изделия |
фланец |
| Тип фланца |
плоский |
| Толщина фланца (без зеркала) |
14 мм |

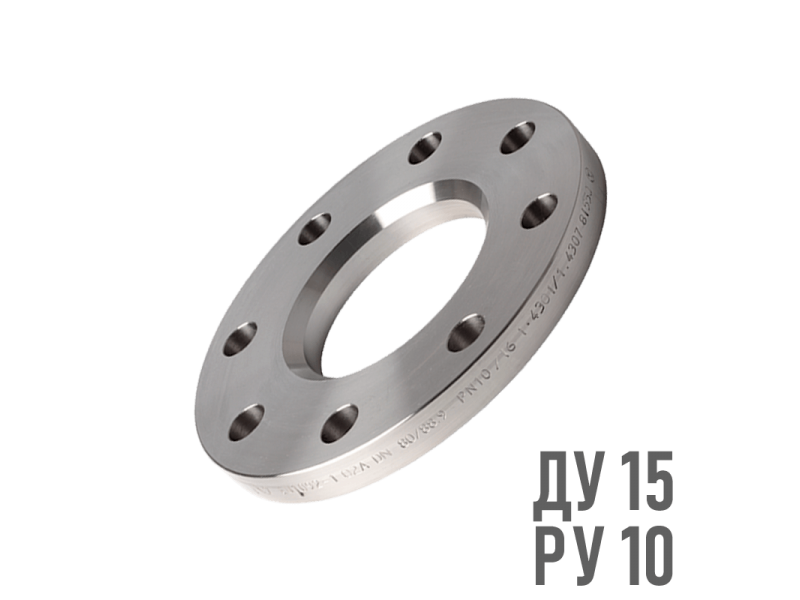

Фланец плоский Ду 15 мм, номинальное давление составляет 10 кгс/см кв.. Стандартом для производства служит DIN 2576. Проходное отверстие имеет ключевую роль при транспортировке рабочей среды и на этом фланце оно составляет 22 мм. Подходит для металлической трубы с внешним диаметром 21.3 мм, так же можно использовать в водопроводных трубах в паре с буртовой втулкой. Расстояние между отверстиями для болтов: 65 мм. Для монтажа понадобится 4 комплектов шпилек диаметром М12.
| Характеристики |
| Болт / шпилька для монтажа |
М12 |
| Внутренний диаметр |
22 мм |
| Диаметр |
15 мм |
| Диаметр отверстия под крепежный болт |
14 мм |
| Для трубы наружного диаметра |
21.3 мм |
| Количество отверстий |
4 |
| Материал фланца |
нержавейка AISI 304 (08Х18Н10) |
| Межцентровое расстояние |
65 мм |
| Наружный диаметр фланца |
95 мм |
| Номинальное давление Ру/PN |
10 кгс/см кв. |
| Стандарт |
DIN 2576 |
| Тип изделия |
фланец |
| Тип фланца |
плоский |
| Толщина фланца (без зеркала) |
14 мм |
