Артикул: 5-13247-05


Болт / шпилька для монтажа : М24

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 26 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 410 мм

Наружный диаметр фланца : 460 мм

Номинальное давление Ру/PN : 16 кгс/см кв.

Стандарт : ГОСТ 12836

Тип изделия : фланец

Тип фланца : глухой

Толщина глухого фланца : 28 мм


Артикул: 5-13081-05


Болт / шпилька для монтажа : М24

Внутренний диаметр : 325 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 26 мм

Для трубы наружного диаметра : 324 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 410 мм

Наружный диаметр фланца : 460 мм

Номинальное давление Ру/PN : 16 кгс/см кв.

Стандарт : ГОСТ 12820

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 28 мм

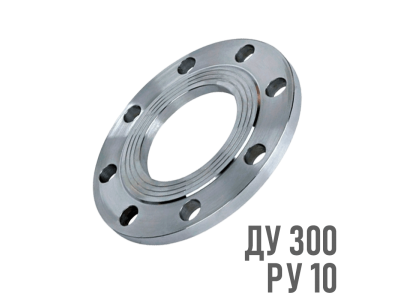

Артикул: 5-13012-05


Болт / шпилька для монтажа : М20

Внутренний диаметр : 325 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 22 мм

Для трубы наружного диаметра : 324 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 400 мм

Наружный диаметр фланца : 440 мм

Номинальное давление Ру/PN : 10 кгс/см кв.

Стандарт : ГОСТ 12820

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 24 мм


Артикул: 5-13098-05


Болт / шпилька для монтажа : М27

Внутренний диаметр : 325 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 30 мм

Для трубы наружного диаметра : 325 мм

Количество отверстий : 16

Материал фланца : сталь 3сп

Межцентровое расстояние : 430 мм

Наружный диаметр фланца : 485 мм

Номинальное давление Ру/PN : 25 кгс/см кв.

Стандарт : ГОСТ 12820

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 32 мм

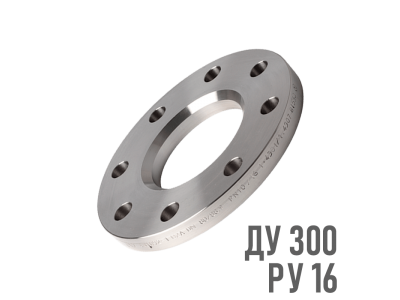

Артикул: 5-13300-05


Болт / шпилька для монтажа : М24

Внутренний диаметр : 327.5 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 26 мм

Для трубы наружного диаметра : 324 мм

Количество отверстий : 12

Материал фланца : нержавейка AISI 304 (08Х18Н10)

Межцентровое расстояние : 410 мм

Наружный диаметр фланца : 460 мм

Номинальное давление Ру/PN : 16 кгс/см кв.

Стандарт : DIN 2577

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 32 мм


Артикул: 5-13119-05


Болт / шпилька для монтажа : М20

Внутренний диаметр : 303 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 22 мм

Для трубы наружного диаметра : 324 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 395 мм

Наружный диаметр фланца : 435 мм

Номинальное давление Ру/PN : 6 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 18 мм


Артикул: 5-13156-05


Болт / шпилька для монтажа : М27

Внутренний диаметр : 303 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 30 мм

Для трубы наружного диаметра : 325 мм

Количество отверстий : 16

Материал фланца : сталь 3сп

Межцентровое расстояние : 430 мм

Наружный диаметр фланца : 485 мм

Номинальное давление Ру/PN : 25 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 32 мм


Артикул: 5-13258-05


Болт / шпилька для монтажа : М27

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 30 мм

Количество отверстий : 16

Материал фланца : сталь 3сп

Межцентровое расстояние : 430 мм

Наружный диаметр фланца : 485 мм

Номинальное давление Ру/PN : 25 кгс/см кв.

Стандарт : ГОСТ 12836

Тип изделия : фланец

Тип фланца : глухой

Толщина глухого фланца : 34 мм


Артикул: 5-13223-05


Болт / шпилька для монтажа : М42

Внутренний диаметр : 284 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 45 мм

Для трубы наружного диаметра : 324 мм

Количество отверстий : 16

Материал фланца : сталь 3сп

Межцентровое расстояние : 500 мм

Наружный диаметр фланца : 585 мм

Номинальное давление Ру/PN : 160 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 74 мм


Артикул: 5-13175-05


Болт / шпилька для монтажа : М30

Внутренний диаметр : 301 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 33 мм

Для трубы наружного диаметра : 325 мм

Количество отверстий : 16

Материал фланца : сталь 3сп

Межцентровое расстояние : 450 мм

Наружный диаметр фланца : 510 мм

Номинальное давление Ру/PN : 40 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 42 мм

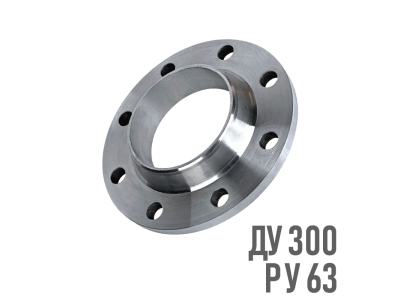

Артикул: 5-13190-05


Болт / шпилька для монтажа : М36

Внутренний диаметр : 294 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 39 мм

Для трубы наружного диаметра : 325 мм

Количество отверстий : 16

Материал фланца : сталь 3сп

Межцентровое расстояние : 460 мм

Наружный диаметр фланца : 530 мм

Номинальное давление Ру/PN : 63 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 50 мм


Артикул: 5-13281-05


Болт / шпилька для монтажа : М20

Внутренний диаметр : 327.6 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 22 мм

Для трубы наружного диаметра : 324 мм

Количество отверстий : 12

Материал фланца : нержавейка AISI 304 (08Х18Н10)

Межцентровое расстояние : 400 мм

Наружный диаметр фланца : 445 мм

Номинальное давление Ру/PN : 10 кгс/см кв.

Стандарт : DIN 2576

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 26 мм


Артикул: 5-13062-05


Болт / шпилька для монтажа : М20

Внутренний диаметр : 325 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 22 мм

Для трубы наружного диаметра : 324 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 395 мм

Наружный диаметр фланца : 435 мм

Номинальное давление Ру/PN : 6 кгс/см кв.

Стандарт : ГОСТ 12820

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 20 мм


Артикул: 5-13143-05


Болт / шпилька для монтажа : М24

Внутренний диаметр : 303 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 26 мм

Для трубы наружного диаметра : 324 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 410 мм

Наружный диаметр фланца : 460 мм

Номинальное давление Ру/PN : 16 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 24 мм


Артикул: 5-13126-05


Болт / шпилька для монтажа : М20

Внутренний диаметр : 303 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 22 мм

Для трубы наружного диаметра : 324 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 400 мм

Наружный диаметр фланца : 440 мм

Номинальное давление Ру/PN : 10 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 22 мм

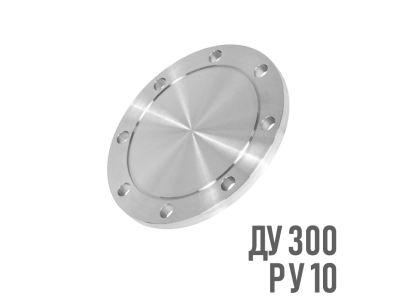

Артикул: 5-13226-05


Болт / шпилька для монтажа : М20

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 22 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 400 мм

Наружный диаметр фланца : 445 мм

Номинальное давление Ру/PN : 10 кгс/см кв.

Стандарт : ГОСТ 12836

Тип изделия : фланец

Тип фланца : глухой

Толщина глухого фланца : 20 мм


Артикул: 5-13368-05


Болт / шпилька для монтажа : М20

Внутренний диаметр : 325 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 22 мм

Для трубы наружного диаметра : 324 мм

Количество отверстий : 12

Материал фланца : нержавейка AISI 304 (08Х18Н10)

Межцентровое расстояние : 395 мм

Наружный диаметр фланца : 435 мм

Номинальное давление Ру/PN : 6 кгс/см кв.

Стандарт : ГОСТ 12820

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 20 мм


Артикул: 5-13333-05


Болт / шпилька для монтажа : М20

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 22 мм

Количество отверстий : 12

Материал фланца : нержавейка AISI 321 (08Х18Н10Т)

Межцентровое расстояние : 400 мм

Наружный диаметр фланца : 445 мм

Номинальное давление Ру/PN : 10 кгс/см кв.

Стандарт : ГОСТ 12836

Тип изделия : фланец

Тип фланца : глухой

Толщина глухого фланца : 20 мм

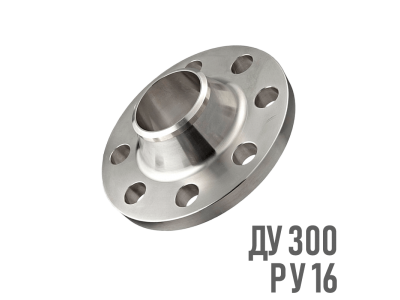

Артикул: 5-13324-05


Болт / шпилька для монтажа : М24

Внутренний диаметр : 303 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 26 мм

Для трубы наружного диаметра : 324 мм

Количество отверстий : 12

Материал фланца : нержавейка AISI 304 (08Х18Н10)

Межцентровое расстояние : 410 мм

Наружный диаметр фланца : 460 мм

Номинальное давление Ру/PN : 16 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 24 мм


Артикул: 5-13208-05


Болт / шпилька для монтажа : М42

Внутренний диаметр : 284 мм

Диаметр : 300 мм

Диаметр отверстия под крепежный болт : 45 мм

Для трубы наружного диаметра : 324 мм

Количество отверстий : 16

Материал фланца : сталь 3сп

Межцентровое расстояние : 500 мм

Наружный диаметр фланца : 585 мм

Номинальное давление Ру/PN : 100 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 66 мм

Показано с 1 по 20 из 20 (всего 1 страниц)


Фланцевое соединение можно считать самым функциональным методом соединения запорной арматуры. Фланци можно приварить к стальной трубе или припаять с буртовой втулкой к полиэтиленовой трубе. Изготавливаются из нержавейки или стали. Стандартами для производства служат ГОСТы перечисленные ниже. В качестве уплотнителя используется каучуковые прокладки, позволяющие герметизировать соединение.

  • Давление: 6 - 100 кгс/см кв.
  • Вес: 10 - 127 кг.
  • Количество отверстий: 12 - 16

Масса и размеры фланцев Ду 300

Плоские приварные
ГОСТ 12820-80

PN,

РУ

D D1 D2 db b dxn

к-во.

отв.

Вес,

кг

6 435 395 340 325 20 22 12 10,3
10 440 400 345 325 24 22 12 12,9
 16 460 410 346 325 28 26 12 17,8
 25 485 430 352 325 32 30 16 23,9



Воротниковые
ГОСТ 12821-80

PN,

РУ

D D1 dxn Dn D2 b h

к-во.

отв.

Вес,

кг

10 440 400 22 330 303 22 60 12 18,7
16 460 410 26 330 303 24 66 12 22,8
25 485430 30 330 303 32 80 16 33,3
40 510 450 33 330 301 42 112 16 57,1
63 530 460 39 330 294 50 120 16 68,2
100 585 500 45 330 248 66 180 16 127,8



Заглушки
ГОСТ 12836-67

PN,

РУ

D D1 D2 b d2 d

к-во.

отв.

Вес,

кг

10440 4000 370 20 294 23 12 19,9
16 460 410 378 28 294 27 12 29,6
25 485 430 390 34 294 30 16 42,0
40 510 450 410 48 294 33 16 67,0
