Артикул: 5-13207-05


Болт / шпилька для монтажа : М36

Внутренний диаметр : 236 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 39 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 430 мм

Наружный диаметр фланца : 500 мм

Номинальное давление Ру/PN : 100 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 57 мм


Артикул: 5-13080-05


Болт / шпилька для монтажа : М24

Внутренний диаметр : 273 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 26 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 355 мм

Наружный диаметр фланца : 405 мм

Номинальное давление Ру/PN : 16 кгс/см кв.

Стандарт : ГОСТ 12820

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 28 мм


Артикул: 5-13070-05


Болт / шпилька для монтажа : М20

Внутренний диаметр : 273 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 22 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 350 мм

Наружный диаметр фланца : 390 мм

Номинальное давление Ру/PN : 10 кгс/см кв.

Стандарт : ГОСТ 12820

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 23 мм


Артикул: 5-13174-05


Болт / шпилька для монтажа : М30

Внутренний диаметр : 252 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 33 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 385 мм

Наружный диаметр фланца : 445 мм

Номинальное давление Ру/PN : 40 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 39 мм


Артикул: 5-13257-05


Болт / шпилька для монтажа : М27

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 30 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 370 мм

Наружный диаметр фланца : 425 мм

Номинальное давление Ру/PN : 25 кгс/см кв.

Стандарт : ГОСТ 12836

Тип изделия : фланец

Тип фланца : глухой

Толщина глухого фланца : 30 мм


Артикул: 5-13225-05


Болт / шпилька для монтажа : М20

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 22 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 350 мм

Наружный диаметр фланца : 395 мм

Номинальное давление Ру/PN : 10 кгс/см кв.

Стандарт : ГОСТ 12836

Тип изделия : фланец

Тип фланца : глухой

Толщина глухого фланца : 18 мм


Артикул: 5-13061-05


Болт / шпилька для монтажа : М16

Внутренний диаметр : 273 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 18 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 335 мм

Наружный диаметр фланца : 370 мм

Номинальное давление Ру/PN : 6 кгс/см кв.

Стандарт : ГОСТ 12820

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 20 мм

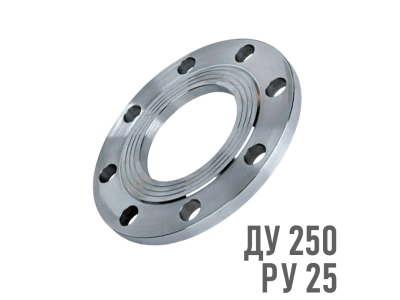

Артикул: 5-13400-05


Болт / шпилька для монтажа : М27

Внутренний диаметр : 273 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 30 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 370 мм

Наружный диаметр фланца : 425 мм

Номинальное давление Ру/PN : 25 кгс/см кв.

Стандарт : ГОСТ 12820

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 31 мм

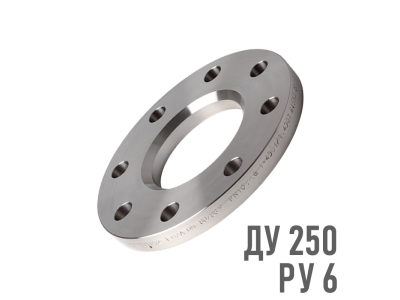

Артикул: 5-13367-05


Болт / шпилька для монтажа : М16

Внутренний диаметр : 273 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 18 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : нержавейка AISI 304 (08Х18Н10)

Межцентровое расстояние : 335 мм

Наружный диаметр фланца : 370 мм

Номинальное давление Ру/PN : 6 кгс/см кв.

Стандарт : ГОСТ 12820

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 20 мм

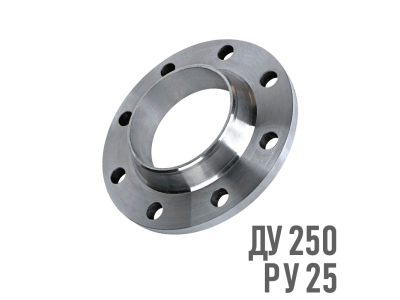

Артикул: 5-13155-05


Болт / шпилька для монтажа : М27

Внутренний диаметр : 254 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 30 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 370 мм

Наружный диаметр фланца : 425 мм

Номинальное давление Ру/PN : 25 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 29 мм


Артикул: 5-13125-05


Болт / шпилька для монтажа : М20

Внутренний диаметр : 254 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 22 мм

Для трубы наружного диаметра : 278 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 350 мм

Наружный диаметр фланца : 390 мм

Номинальное давление Ру/PN : 10 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 21 мм


Артикул: 5-13118-05


Болт / шпилька для монтажа : М16

Внутренний диаметр : 254 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 18 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 335 мм

Наружный диаметр фланца : 370 мм

Номинальное давление Ру/PN : 6 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 18 мм


Артикул: 5-13246-05


Болт / шпилька для монтажа : М24

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 26 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 355 мм

Наружный диаметр фланца : 405 мм

Номинальное давление Ру/PN : 16 кгс/см кв.

Стандарт : ГОСТ 12836

Тип изделия : фланец

Тип фланца : глухой

Толщина глухого фланца : 24 мм


Артикул: 5-13189-05


Болт / шпилька для монтажа : М36

Внутренний диаметр : 246 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 39 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 400 мм

Наружный диаметр фланца : 470 мм

Номинальное давление Ру/PN : 63 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 45 мм


Артикул: 5-13280-05


Болт / шпилька для монтажа : М20

Внутренний диаметр : 276.2 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 22 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : нержавейка AISI 304 (08Х18Н10)

Межцентровое расстояние : 350 мм

Наружный диаметр фланца : 395 мм

Номинальное давление Ру/PN : 10 кгс/см кв.

Стандарт : DIN 2576

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 26 мм


Артикул: 5-13222-05


Болт / шпилька для монтажа : М36

Внутренний диаметр : 236 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 39 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 430 мм

Наружный диаметр фланца : 500 мм

Номинальное давление Ру/PN : 160 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 65 мм


Артикул: 5-13299-05


Болт / шпилька для монтажа : М24

Внутренний диаметр : 276.5 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 26 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : нержавейка AISI 304 (08Х18Н10)

Межцентровое расстояние : 355 мм

Наружный диаметр фланца : 405 мм

Номинальное давление Ру/PN : 16 кгс/см кв.

Стандарт : DIN 2577

Тип изделия : фланец

Тип фланца : плоский

Толщина фланца (без зеркала) : 29 мм


Артикул: 5-13142-05


Болт / шпилька для монтажа : М24

Внутренний диаметр : 254 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 26 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : сталь 3сп

Межцентровое расстояние : 355 мм

Наружный диаметр фланца : 405 мм

Номинальное давление Ру/PN : 16 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 23 мм

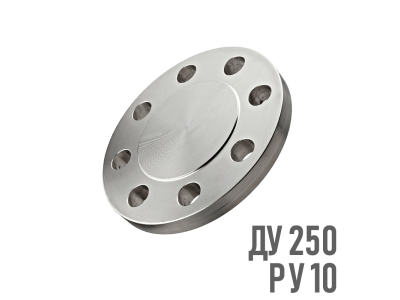

Артикул: 5-13332-05


Болт / шпилька для монтажа : М20

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 22 мм

Количество отверстий : 12

Материал фланца : нержавейка AISI 304 (08Х18Н10)

Межцентровое расстояние : 350 мм

Наружный диаметр фланца : 395 мм

Номинальное давление Ру/PN : 10 кгс/см кв.

Стандарт : ГОСТ 12836

Тип изделия : фланец

Тип фланца : глухой

Толщина глухого фланца : 18 мм

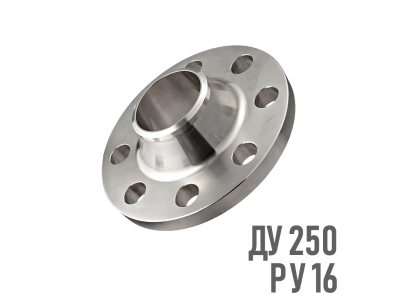

Артикул: 5-13323-05


Болт / шпилька для монтажа : М24

Внутренний диаметр : 254 мм

Диаметр : 250 мм

Диаметр отверстия под крепежный болт : 26 мм

Для трубы наружного диаметра : 273 мм

Количество отверстий : 12

Материал фланца : нержавейка AISI 304 (08Х18Н10)

Межцентровое расстояние : 355 мм

Наружный диаметр фланца : 405 мм

Номинальное давление Ру/PN : 16 кгс/см кв.

Стандарт : ГОСТ 12821

Тип изделия : фланец

Тип фланца : воротниковый

Толщина фланца (без зеркала) : 23 мм

Показано с 1 по 20 из 20 (всего 1 страниц)


Основным способом соединения клиновых задвижек и затворов баттерфляй является фланцевое соединение. Быстрота, простота монтажа и возможность разборки позволило данному типу соединения получить такое распространение. К регулирующей арматуре  фланец прикручивается при помощи шпилек с болтами, а в качестве уплотнителя используется резинка которая позволяет избежать протечек. К стальным трубам фланец приваривается, а к ПНД трубе сваривается через бурт. Далее можно ознакомится с таблицей в которой изложена информация о размерах, весе и других параметрах.

Размеры и масса фланцев Ду 250

Плоские приварные
ГОСТ 12820-80

PN,

РУ

D D1 D2 db b dxn

к-во.

отв.

Вес,

кг

6 370 335 288 273 20 18 12 7,7
10 390 350 290 273 23 22 12 10,6
 16 405 355 292 273 28 26 12 14,5
 25 425 370 300 273 31 30 12 18,9



Воротниковые
ГОСТ 12821-80

PN,

РУ

D D1 dxn Dn D2 b h

к-во.

отв.

Вес,

кг

10 390 350 22 278 254 21 60 12 14,6
16 405 355 26 278 254 23 65 12 17,4
25 425 370 30 278 254 29 75 12 24,4
40 445 385 33 278 252 39 98 12 37,6
63 470 400 39 278 246 45 115 12 50,9
100 500 430 39 278 236 57 160 12 85,3



Заглушки
ГОСТ 12836-67

PN,

РУ

D D1 D2 b d2 d

к-во.

отв.

Вес,

кг

10 390 350 320 18 244 23 12 14,3
16 405 355 320 24 244 27 12 19,7
25 425 370 335 30 244 30 12 28,9
40 445 385 345 45 244 33 12 48,5
